Senk-EDM für den Formenbau: Genauigkeit, Elektrodenauslegung und Prozessleitfaden

Einleitung: Warum EDM bei der Herstellung von Formnestern dominiert

Wenn es um die Herstellung komplexer Formhohlräume aus gehärtetem Werkzeugstahl geht, ist die Funkenerosion (EDM) nach wie vor unübertroffen. Das CNC-Fräsen hat Schwierigkeiten mit scharfen Innenecken, tiefen, schmalen Stegen und Werkstoffen, die auf über 50 HRC gehärtet sind. Das Senk-EDM – auch bekannt als Ram-EDM oder Senk-Funkenerosion – löst all diese Herausforderungen, indem es Material durch Funkenerosion ohne mechanische Schnittkräfte abträgt. Damit ist es das Verfahren der Wahl für Spritzgusskerne, Kavitäten, Rippen, Vorsprünge und filigrane Details, deren Bearbeitung durch Fräsen unmöglich oder unerschwinglich teuer wäre.

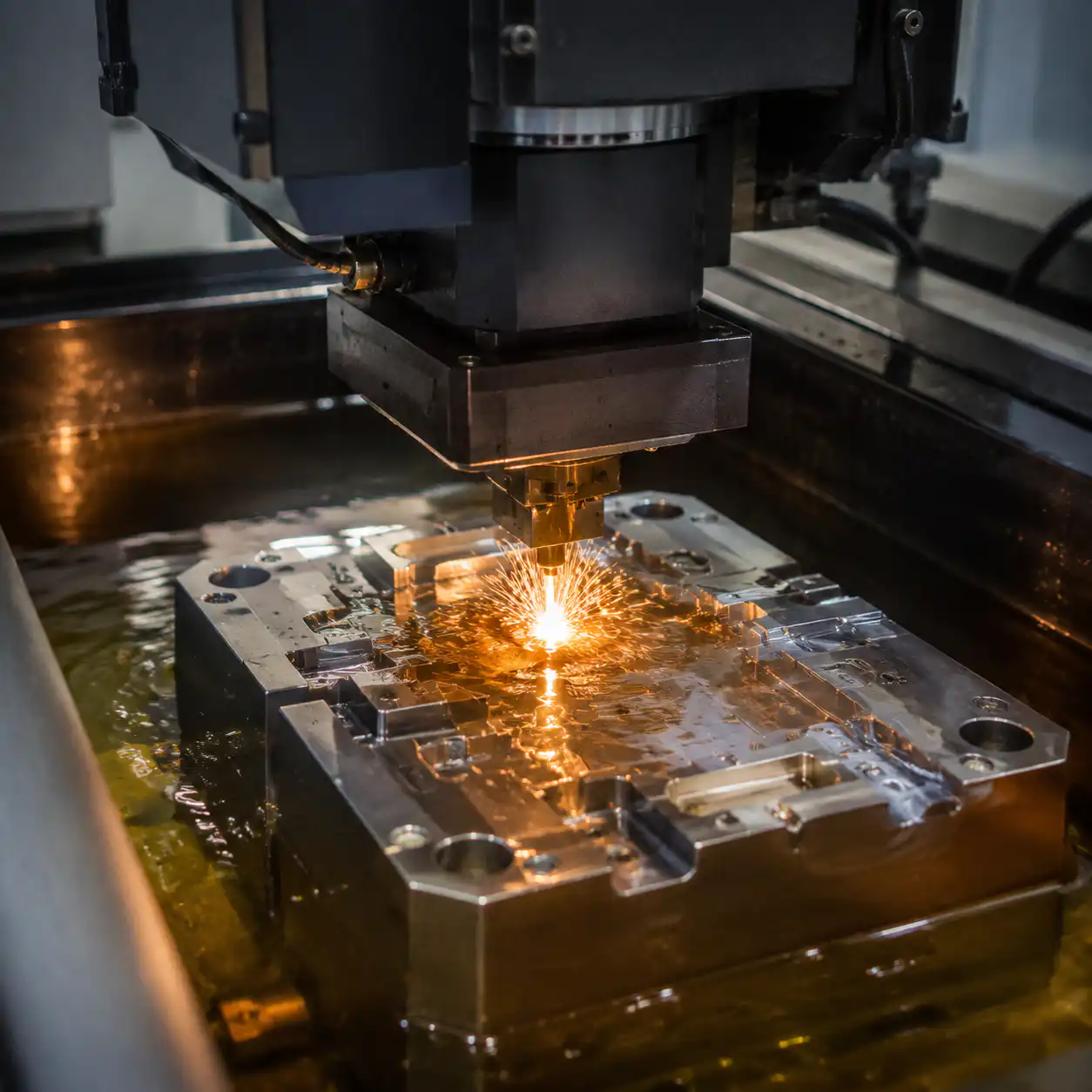

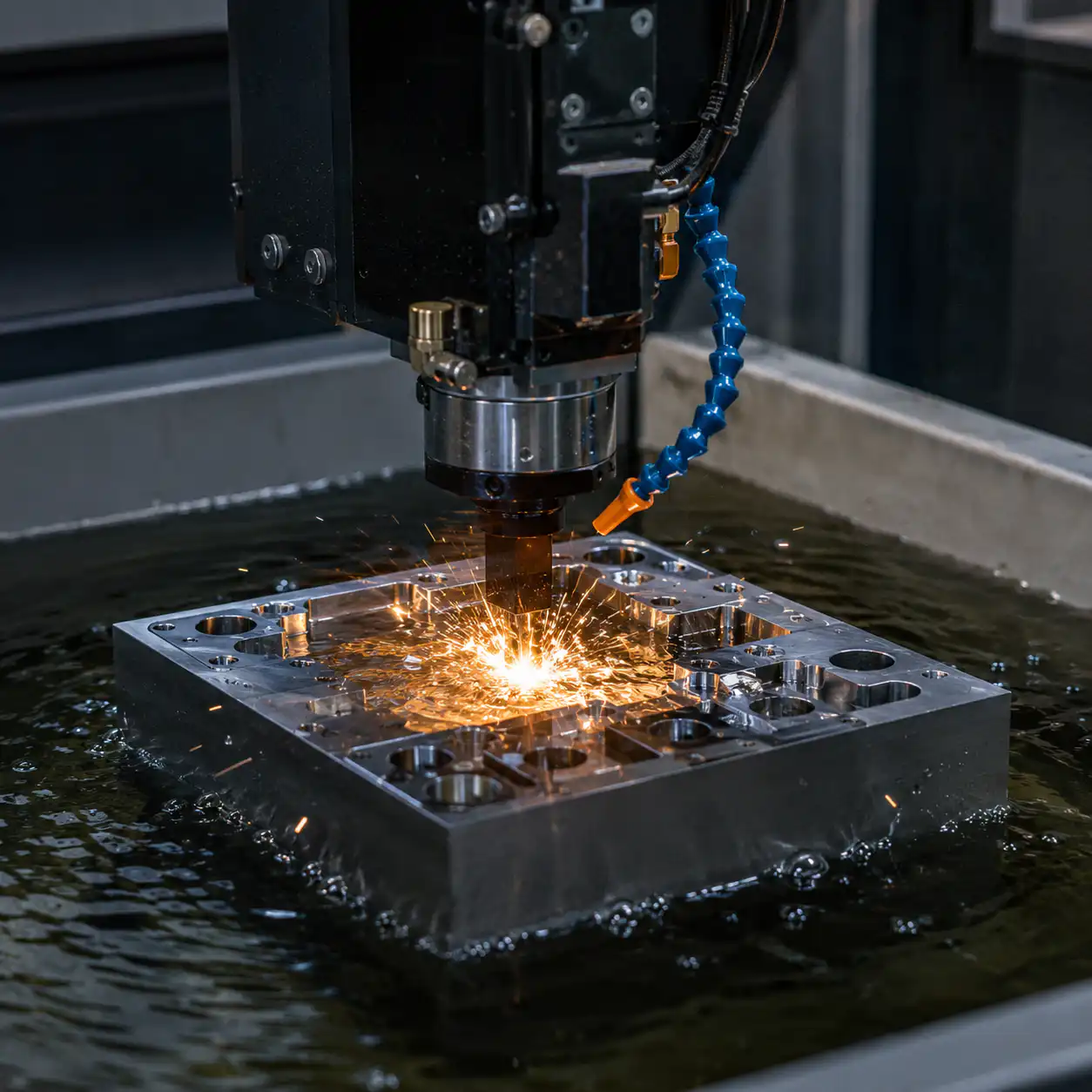

So funktioniert die Senkerodierung: Grundlagen der Funkenerosion

Das Senkfunkenerosionsverfahren basiert auf einem einfachen, aber wirkungsvollen Prinzip: der kontrollierten Funkenerosion. Bei diesem Verfahren wird eine geformte Elektrode (in der Regel aus Graphit oder Kupfer) als “umgekehrte Form” verwendet, die in das Werkstück eintaucht. Sowohl die Elektrode als auch das Werkstück sind in dielektrische Flüssigkeit (in der Regel Kohlenwasserstofföl) getaucht, und zwischen ihnen wird eine präzise geregelte elektrische Spannung angelegt.

Wenn sich der Spalt auf nur noch wenige Mikrometer verengt, ionisiert die dielektrische Flüssigkeit, und es kommt zu einer Funkenentladung bei Temperaturen von 8.000 bis 12.000 Grad Celsius. Dadurch wird ein mikroskopisch kleines Partikel des Werkstückmaterials augenblicklich verdampft. Die dielektrische Flüssigkeit spült anschließend die Rückstände weg und kühlt den Spalt vor dem nächsten Impuls ab. Eine servogesteuerte Z-Achse hält den optimalen Funkenabstand aufrecht – typischerweise 0,01 bis 0,10 mm, je nach den Einstellungen für die Schrupp- oder Schlichtbearbeitung.

Wichtige Parameter, die die EDM-Leistung bestimmen:

• Überschnitt (Funkenstrecke): Der Abstand zwischen Elektrode und Werkstück, in dem Funken entstehen, bestimmt den Maßversatz zwischen Elektrode und fertiger Kavität.
• Impulsdauer: Dauer jedes Funkenimpulses?? Längere Impulse entfernen mehr Material, führen jedoch zu raueren Oberflächen.
• Impuls-Auszeit: Ist das Abkühlintervall zwischen den Funken zu kurz, führt dies zu Lichtbogenbildung und Oberflächenschäden.
• Spitzenstrom: Stromstärke pro Impuls?? Ein höherer Strom führt zu einem schnelleren Materialabtrag, erhöht jedoch den Elektrodenverschleiß.
• Einschaltdauer: Verhältnis von Einschaltzeit zu Gesamtzykluszeit – abgestimmt auf einen effizienten Materialabtrag ohne instabile Lichtbogenbildung.

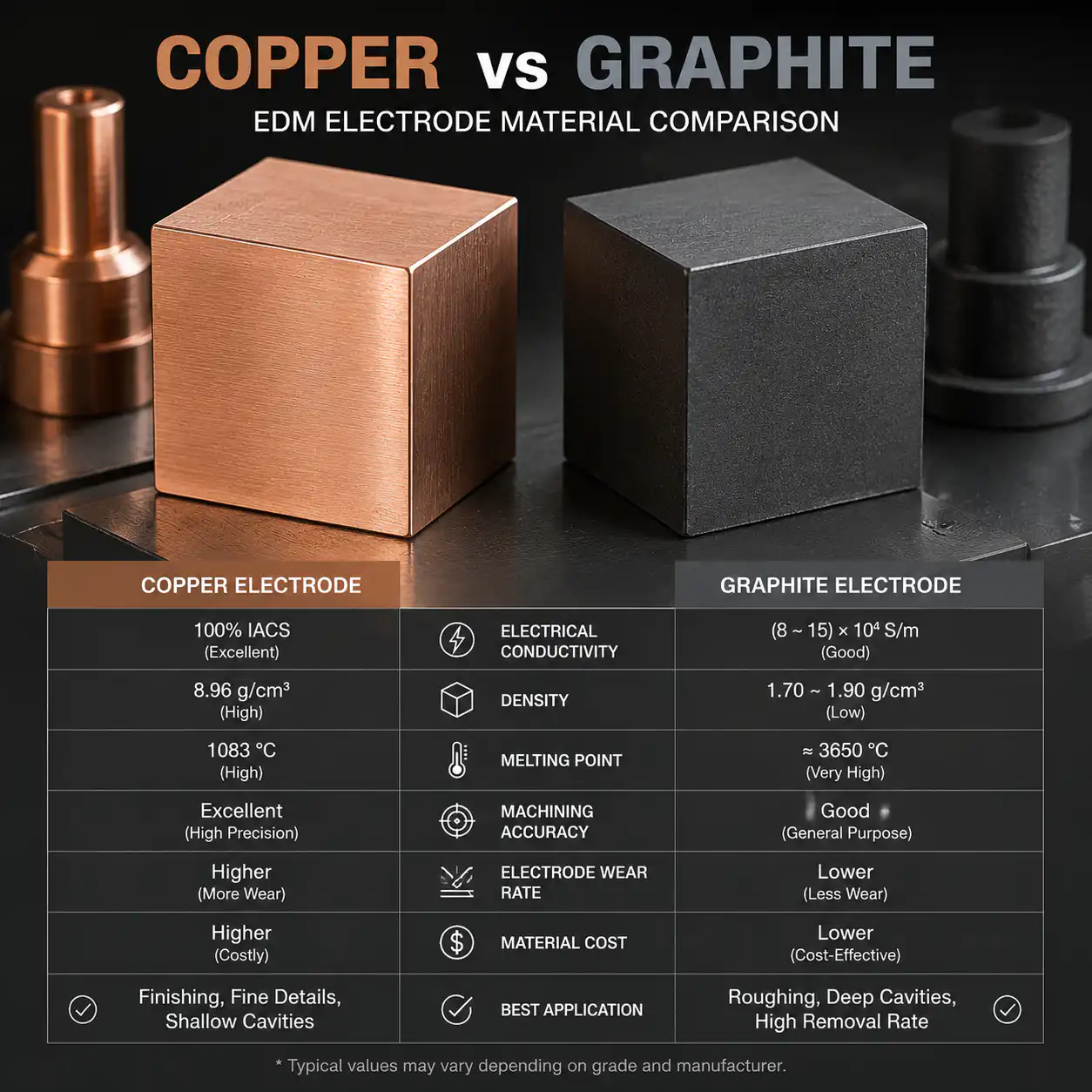

Elektrodenmaterialien: Die richtige Wahl für Ihre Form

Die Wahl des Elektrodenmaterials wirkt sich unmittelbar auf die Bearbeitungsgeschwindigkeit, die Oberflächengüte, den Elektrodenverschleiß und die Gesamtgenauigkeit der Form aus. Jedes Material weist spezifische Vor- und Nachteile auf, die Formbauer unter Berücksichtigung der Anforderungen an das Bauteil und des Produktionsvolumens abwägen müssen.

Graphit (am häufigsten für den Formenbau verwendet)

Graphit ist aus mehreren überzeugenden Gründen das Arbeitspferd der Elektroerosion von Formhohlräumen. Es bietet die beste Kombination aus Bearbeitbarkeit, Verschleißfestigkeit und thermischer Stabilität. Moderne Graphite mit hoher Dichte wie Poco EDM-3 und ultrafeine Sorten können Details bis zu einer Größe von 0,1 mm wiedergeben und Oberflächenqualitäten unterhalb von VDI 18 ohne nachträgliches Polieren erzielen.

• Gängige Güteklassen: EDM-1 (allgemeine Schruppbearbeitung), EDM-3 (mittelfeine Detailbearbeitung), Poco-Serie (ultrafeine Endbearbeitung)
• Verschleißverhältnis: Weniger als 0,11 TP3T bei korrekter Spülung und Polaritätseinstellung (positive Elektrode)

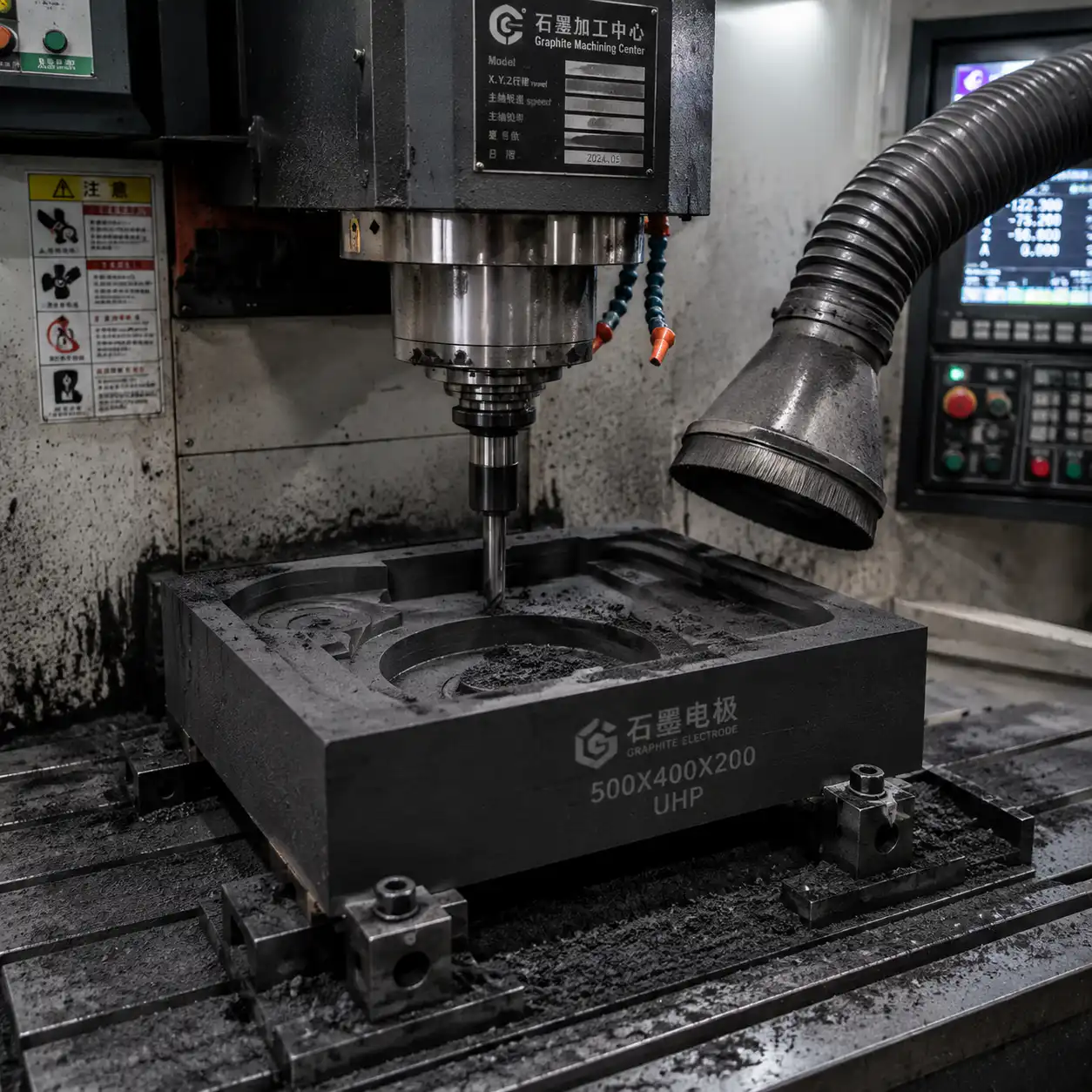

• Bearbeitbarkeit: Hochwertiger Graphit lässt sich mit Standard-Hartmetallwerkzeugen bei hohen Schnittgeschwindigkeiten bearbeiten, wodurch komplexe Elektrodengeometrien in einer einzigen Aufspannung hergestellt werden können.
• Einschränkungen: Staub wirkt abrasiv und ist leitfähig – daher ist bei CNC-Fräsmaschinen eine spezielle Staubabsaugung erforderlich. Aufgrund der körnigen Struktur nicht für sehr kleine, empfindliche Details (<0,05 mm) geeignet.

Kupfer

Kupferelektroden erzielen unter den gängigen EDM-Elektrodenwerkstoffen die beste Oberflächengüte. Sie erzeugen auf Stahl eine spiegelglatte Oberfläche (entspricht VDI 6-8) und werden bevorzugt für fein detaillierte Bauteile in der Medizin- und Optikindustrie eingesetzt. Allerdings lässt sich Kupfer deutlich schwerer bearbeiten als Graphit – es ist zäh, neigt zum Festfressen an den Schneidwerkzeugen und erfordert langsamere Bearbeitungsgeschwindigkeiten.

• Verschleißverhältnis: 0,5–21 TP3T, je nach Einstellung, höher als bei Graphit.
• Beste Anwendungsbereiche: Hochglänzende kosmetische Oberflächen, Hohlräume in Optikqualität, Einsätze mit feinen Details unter 10 mm.
• Einschränkungen: Eine höhere Wärmeausdehnung kann bei langen Brennzyklen zu Maßabweichungen führen. Teurer als Standard-Graphitsorten.

Kupfer-Wolfram (CuW)

Kupfer-Wolfram vereint die Wärmeleitfähigkeit von Kupfer mit der Verschleißfestigkeit von Wolfram. Es ist die erste Wahl für die Mikro-Funkenerosion und für Details mit scharfen Kanten, bei denen die Unversehrtheit der Elektrode entscheidend ist. Die hohe Dichte sorgt für minimalen Verschleiß selbst bei aggressiven Schruppparametern.

• Verschleißverhältnis: In der Regel weniger als 0,11 TP3T, bei Endbearbeitungsvorgängen oft unter 0,051 TP3T.
• Beste Anwendungsbereiche: Scharfe Kanten, Mikrorippen mit einer Breite von unter 0,5 mm, Elektroden für die Massenproduktion, deren Geometrie über Hunderte von Brennvorgängen hinweg erhalten bleiben muss.
• Einschränkungen: Teuer (5- bis 10-mal so teuer wie Graphit), schwer zu bearbeiten und schwer.

Messing

Messing wird aufgrund des schnellen Verschleißes der Elektroden nur selten für Präzisionsformhohlräume verwendet. Es findet Nischenanwendung beim Drahterodieren (Messingdraht ist das Standard-Verbrauchsmaterial) sowie bei kostengünstigen Schruppbearbeitungen in kleinen Stückzahlen, bei denen die Elektrodenkosten im Vordergrund stehen und Abstriche bei der Maßgenauigkeit in Kauf genommen werden können.

• Verschleißverhältnis: 10-30%??der höchste Wert aller Elektrodenwerkstoffe.
• Beste Anwendungsbereiche: Einmalige Prototypen, große Schruppformen, bei denen der Einsatz mehrerer Elektroden wirtschaftlich sinnvoll ist, sowie Ausbildungs- und Schulungsumgebungen.

Regeln für die Elektrodenkonstruktion im Formenbau

Bei der Elektrodenkonstruktion zeigt sich, wie sich durchschnittliche Formen von außergewöhnlichen durch EDM-Fachwissen unterscheiden. Die Elektrode muss ein exaktes Negativ der Kavitätengeometrie sein – jedoch mit kritischen Maßversätzen und strategischen Modifikationen, die den physikalischen Gesetzmäßigkeiten der Funkenerosion Rechnung tragen.

Regel 1: Die Größe entsprechend der Funkenstrecke kleiner wählen

Jede Elektrode muss im Verhältnis zum endgültigen Hohlraum um den Wert der Funkenstrecke kleiner dimensioniert sein. Bei Schruppelektroden kann dies 0,2–0,3 mm pro Seite betragen. Bei Schlichtelektroden kann dieser Wert bereits bei 0,01–0,03 mm pro Seite liegen. Schon eine Abweichung von nur 0,02 mm bei dieser Untermaßgröße kann einen Formeinsatz im Wert von mehreren Tausend Dollar unbrauchbar machen. Moderne CNC-Funkenerosionsmaschinen können dies zwar elektronisch kompensieren (Orbitalbewegung), doch das mechanische Untermaß ist nach wie vor der Standard für präzise, unidirektionale Zündungen.

Regel 2: Bewegungsmuster der Umlaufbahnen

Orbitale Bewegung??Hier bewegt sich die Elektrode während des Brennvorgangs in einem vorgegebenen Muster??ist für die Spülung, die Oberflächengüte und die Maßkontrolle unerlässlich. Es werden drei Hauptmuster verwendet:

• Spherical (3D orbital): The electrode traces a spherical path, ideal for complex 3D cavities where flushing is challenging from all directions. Produces isotropic surface finish.
• Cylindrical (2D circular): The electrode orbits in a circle in the XY plane. Best for pockets, ribs, and features where the primary spark gap is in the radial direction.
• Vector (linear): The electrode translates along a straight vector. Used for slot features, narrow ribs, or when flushing can only be achieved from one direction.

Rule 3: Electrode Splitting for Complex Cavities

A single monolithic electrode cannot produce every cavity. Deep, narrow ribs may require a dedicated rib electrode to ensure adequate flushing. Sharp corners may need a separate finishing electrode that only touches up those zones. Multi-part cavities (where different regions require different surface finishes) often use roughing electrodes for bulk removal, followed by finishing electrodes. This “trodes strategy” (roughing-semi-finishing-finishing) is standard practice for molds with demanding surface requirements.

Rule 4: Flushing Hole Strategy

Effective flushing is the difference between a stable burn and a short-circuited disaster. For deep cavities (depth-to-width ratio >3:1), internal flushing holes drilled through the electrode deliver dielectric fluid directly to the spark gap. Hole placement must consider:

• Dead zones: Areas where debris naturally accumulates (deep corners, cavity bottoms).
• Hole diameter: Typically 0.5-3 mm depending on electrode size and flushing pressure.
• Exit strategy: Flushing holes leave small “witness marks” on the cavity surface that must be within acceptable cosmetic limits or strategically placed where they will be machined away in a subsequent operation.

EDM vs CNC Milling: When Each Process Wins

Understanding when to use EDM versus CNC milling is critical for cost-effective mold making. The table below summarizes the decision framework that professional mold makers use.

Parameter	Senk-Elektroerosion	CNC-Fräsen
Hardened steel (>50 HRC)	Excellent??o hardness limitation	Poor??xcessive tool wear, risk of chatter
Sharp internal corners	Excellent??orners down to 0.05 mm radius	Limited by minimum tool radius (~0.2 mm)
Deep cavities (>5:1 aspect)	Excellent??epth limited by electrode length	Poor??ool deflection, limited reach
Surface finish (as-machined)	VDI 45 (rough) to VDI 6 (mirror)	Ra 0.4-3.2 micron depending on toolpath
Material removal rate	Slow (mm?/hour, not cm?)	Fast (cm?/min on aluminum, cm?/hour on steel)
Electrode/tooling cost	Electrode machining required (extra step)	Standard carbide tooling (off-the-shelf)
Lead time	Longer (electrode design, machining, setup)	Shorter (direct CAM to machine)
Best applications	Hardened mold cavities, ribs, bosses, sharp corners, textured surfaces	Soft steel pre-hardening, large cavities, aluminum prototype molds

EDM Surface Finishes: From Roughing to Mirror Polish

EDM surface finish is a function of pulse energy. High-energy pulses remove material quickly but leave a rough, cratered surface. Low-energy pulses remove material slowly but produce increasingly fine surfaces. This inverse relationship between material removal rate and surface quality is the fundamental tradeoff in EDM process planning.

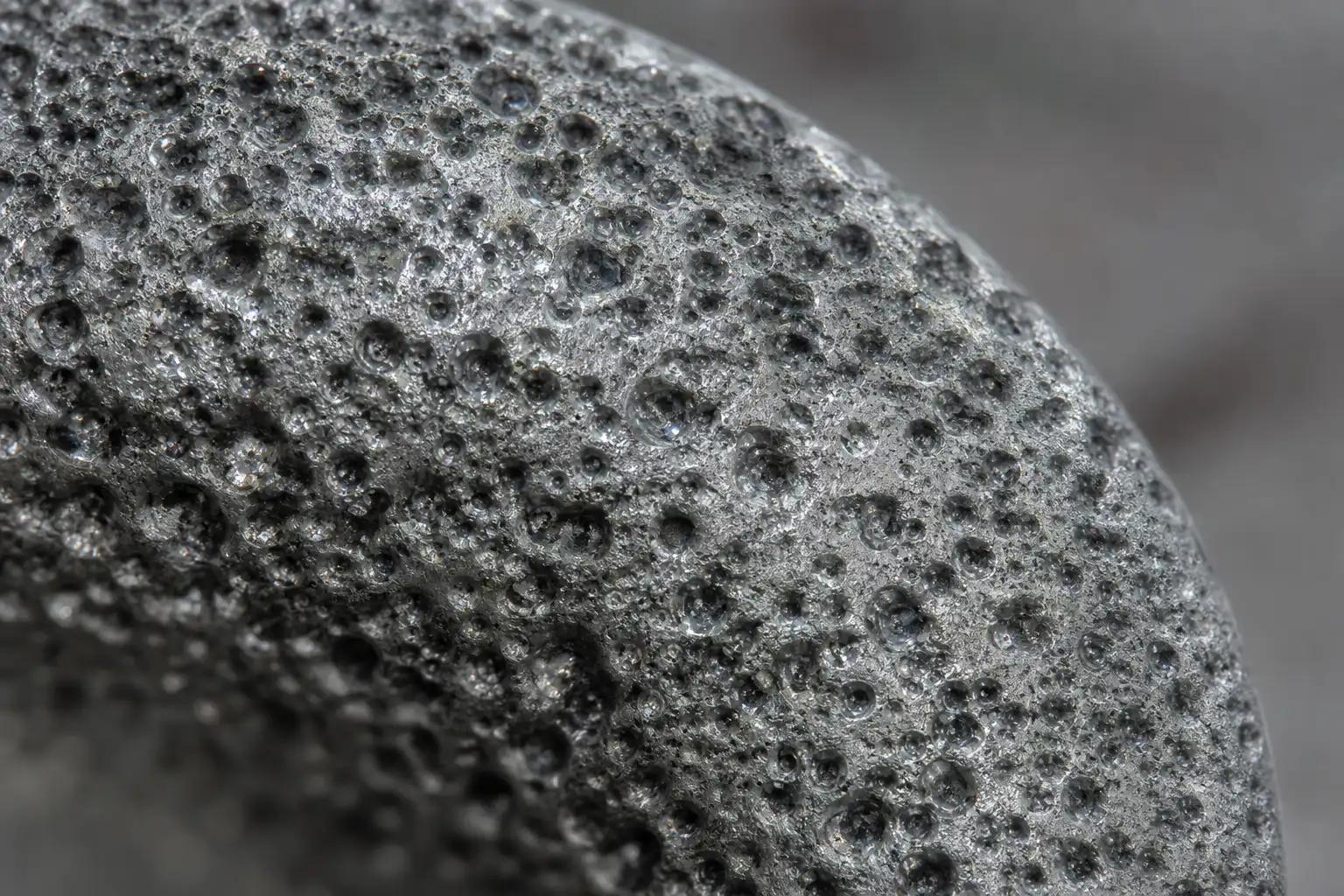

The Recast Layer (White Layer)

Every EDM spark creates a microscopic molten pool that rapidly quenches, leaving behind a thin “recast” or “white layer” on the cavity surface. This layer has a different metallurgical structure than the base steel??t is typically harder, more brittle, and contains micro-cracks from thermal shock. The recast layer thickness increases with pulse energy:

Finish Level	VDI Equivalent	Ebene neu erstellen	Typische Anwendung
Roughing	VDI 45-52	15-30 microns	Bulk material removal, non-cosmetic areas
Semi-finishing	VDI 27-33	8-15 microns	Functional surfaces, moderate cosmetic requirements
Fine finishing	VDI 15-21	3-8 microns	Visible cosmetic surfaces, textured finishes
Super-finishing	VDI 6-12	1-3 microns	Optical-grade, medical device, high-gloss parts

Removing the recast layer: The recast layer can compromise mold durability and surface integrity. Common removal methods include:

• Post-EDM polishing: Hand polishing or abrasive flow machining removes the top 5-10 microns, eliminating most recast material. Standard practice for cosmetic mold surfaces.
• Chemical etching: A controlled acid bath dissolves the recast layer uniformly. Particularly effective for complex geometries where mechanical polishing is impractical.
• Low-energy finishing passes: Running multiple passes at progressively lower pulse energy minimizes recast thickness from the start.
• Stress relief heat treatment: For critical molds, a post-EDM tempering cycle can relieve residual stresses in the recast layer.

Wire EDM vs Sinker EDM: Complementary Tools

Wire EDM and sinker EDM are not competitors??hey are complementary processes that solve different problems in mold making.

Wire EDM Strengths

• Through-features only: Wire EDM cuts completely through the workpiece. It excels at ejector pin holes, cooling channels, core pin slots, and stripper plate cutouts.
• 2D profiles: Wire EDM produces any 2D contour with perfect vertical walls or programmable taper angles.
• Accuracy: Modern wire EDM achieves positional accuracy of ?0.002 mm??he most accurate of all machining processes.
• No electrode machining: Uses consumable brass or coated wire (0.1-0.3 mm diameter)??o custom electrodes required.

Sinker EDM Strengths

• Blind cavities: The defining advantage??inker EDM creates closed-bottom cavities that wire EDM physically cannot reach.
• 3D freeform surfaces: Sinker EDM with 3D orbital motion can produce complex sculpted surfaces.
• Texture transfer: A textured electrode surface is replicated onto the workpiece??nabling consistent grain and pattern textures across mold cavities.

In practice: A typical injection mold uses both processes. Wire EDM cuts ejector holes, slide guides, and insert pockets from through-hardened plates. Sinker EDM burns the cavity geometry??ibs, bosses, gates, and texturing??nto the core and cavity inserts. The two processes are planned together during DFM (Design for Manufacturability) review.

Practical Tips for Injection Mold Buyers

If you are procuring injection molds, understanding EDM can help you make better decisions about lead time, cost, and quality. Here are practical tips for evaluating whether your mold maker is using EDM appropriately:

When to Ask If EDM Is Being Used

• Sharp internal corners: If your part has corners sharper than R0.5 mm, EDM is almost certainly required. Ask your mold maker to confirm and to show the electrode design.
• Deep ribs: Ribs with depth-to-width ratios above 3:1 typically require EDM. Milling tools deflect, vibrate, and break at these aspect ratios in hardened steel.
• Hardened cavity: If the mold steel is hardened before cavity machining (common for high-volume molds), EDM is the primary cavity-making process.
• Texture requirements: Chemical etching can produce textures, but EDM texturing (via textured electrodes) offers better consistency across multiple cavities.

How EDM Affects Lead Time and Cost

• Electrode design and machining: Adds 1-5 days to the mold lead time depending on cavity complexity. This is a fixed upfront cost.
• Burn time: A complex cavity can take 8-48 hours of EDM machine time. This is the dominant variable cost.
• Multiple electrodes: Complex cavities often require 2-4 electrodes (roughing, semi-finishing, finishing, detail). Each electrode adds cost and lead time.
• Cost benchmark: As a rough rule, EDM adds 15-30% to the total mold cost compared to a soft-steel CNC-only mold. The value comes from the ability to mold hardened steel with sharp features.

Reading Tool Marks on Sample Parts

You can often identify the machining process used by examining a molded sample part under magnification:

• EDM marks: Random crater pattern (like orange peel), no directional tool marks, uniform texture across all surfaces regardless of geometry.
• CNC marks: Parallel cusp marks (toolpath scallops), directional pattern changes with surface orientation, smooth corners with visible radius.
• Polished EDM: Smooth surface with occasional residual crater marks visible under 10x magnification?? sign of cost-effective EDM followed by light polishing.

Häufig gestellte Fragen

Wie präzise ist das Senker-Funkenerosionsverfahren beim Formenbau?

Bei der Senkerodierung werden auf modernen Maschinen mit Servoregelung im geschlossenen Regelkreis routinemäßig Positionsgenauigkeiten von ±0,005 mm und Maßgenauigkeiten von ±0,01 mm erreicht. Bei Endbearbeitungsvorgängen mit Orbitalbewegung und gut konstruierten Elektroden sind Toleranzen von ±0,005 mm erreichbar. Die begrenzenden Faktoren sind die Bearbeitungsgenauigkeit der Elektrode, die thermische Stabilität während des Zündzyklus und die Gleichmäßigkeit der Spülung. Das Drahterodieren ist noch genauer (±0,002 mm), doch die Genauigkeit des Senkerodierens ist für praktisch alle Anforderungen an Spritzgussformen mehr als ausreichend.

Warum wird Graphit gegenüber Kupfer als Elektrodenmaterial bevorzugt?

Graphit dominiert den Einsatz von Elektroerosion (EDM) im Formenbau aus drei Hauptgründen. Erstens lässt sich Graphit deutlich schneller bearbeiten als Kupfer – durch Hochgeschwindigkeits-CNC-Fräsen mit diamantbeschichteten Hartmetallwerkzeugen können komplexe Graphitelektroden innerhalb von Stunden statt Tagen hergestellt werden. Zweitens weist Graphit bei korrekten Einstellungen eine Abnutzungsrate von unter 0,1% auf, was bedeutet, dass die Elektrodengeometrie über Hunderte von Brennvorgängen hinweg intakt bleibt. Drittens weist Graphit im Vergleich zu Kupfer eine vernachlässigbare Wärmeausdehnung auf, sodass die Elektrodenabmessungen während langer Bearbeitungszyklen stabil bleiben. Kupfer wird für Anwendungen reserviert, die eine absolut optimale Oberflächengüte (VDI 6–8) erfordern, bei denen seine höhere Abnutzungsrate für einen einzelnen Endbearbeitungsdurchgang akzeptabel ist.

Schwächt EDM den Formstahl?

Das EDM schwächt den Formstahl nicht, erzeugt jedoch eine dünne Umschmelzschicht (in der Regel 1–30 Mikrometer, je nach Einstellungen) mit veränderten metallurgischen Eigenschaften. Diese Schicht ist härter und spröder als der Grundstahl und weist aufgrund der schnellen Abschreckung Mikrorisse auf. Bei den meisten Spritzgussanwendungen wird die Umformschicht durch Polieren nach der EDM-Bearbeitung, abrasive Strömungsbearbeitung oder chemisches Ätzen entfernt. Bei kritischen Hochdruck- oder Hochzyklus-Formen wird eine Spannungsarmglühung nach der EDM-Bearbeitung empfohlen. Bei ordnungsgemäßer Nachbearbeitung weisen EDM-gefertigte Kavitäten eine Ermüdungslebensdauer auf, die mit der von konventionell bearbeiteten Kavitäten vergleichbar ist.

Welche Oberflächenqualität lässt sich beim Senkerodieren ohne Polieren erzielen?

Ohne Polieren lassen sich beim Senk-EDM Oberflächenqualitäten von VDI 45–52 (rau, ca. Ra 12–18 Mikrometer) bis hinunter zu VDI 6–12 (spiegelglatt, ca. Ra 0,4–1,6 Mikrometer) erzielen. Die feinsten Oberflächenqualitäten erfordern energiearme Endbearbeitungsdurchgänge mit Kupferelektroden und verlängerten Zykluszeiten. Eine praxisgerechte Produktionsoberfläche ohne Polieren liegt typischerweise bei VDI 18–24 (Ra 1,6–3,2 Mikrometer) unter Verwendung von Graphitelektroden und optimierten Endbearbeitungsparametern. Für Spiegeloberflächen unterhalb von VDI 12 ist das Polieren nach der Funkenerosion fast immer wirtschaftlicher als eine Verlängerung der Funkenerosionszykluszeit.
