Was ist CNC-Bearbeitung? Ein vollständiger Leitfaden für Ingenieure und Einkäufer

Was ist CNC-Bearbeitung? Ein umfassender Überblick

Im Gegensatz zur manuellen Bearbeitung, bei der ein Bediener Hebel, Räder und Tasten physisch betätigt, um das Schneidwerkzeug zu führen, eliminiert die CNC-Bearbeitung menschliche Schwankungen aus dem Prozess. Eine digitale Konstruktionsdatei (in der Regel ein CAD-Modell) wird in Maschinenbefehle (G-Code) umgewandelt, die jede Bewegung, Geschwindigkeit und Vorschubgeschwindigkeit vorgeben. Das Ergebnis ist ein Verfahren, das konsistente, wiederholbare und hochpräzise Teile liefert – ganz gleich, ob Sie einen einzelnen Prototyp oder eine Serienproduktion von 10.000 Stück herstellen.

So funktioniert die CNC-Bearbeitung: Der Prozess Schritt für Schritt

Um zu verstehen, wie die CNC-Bearbeitung funktioniert, muss man den Prozess in seine Kernschritte unterteilen. Zwar variieren die konkreten Arbeitsabläufe je nach Maschinentyp und Komplexität des Werkstücks, doch die grundlegende Abfolge ist branchenweit einheitlich.

1. Konstruktion und CAD-Modellierung

Jedes CNC-Bearbeitungsprojekt beginnt mit einem digitalen Entwurf. Ingenieure verwenden CAD-Software (Computer-Aided Design) wie SolidWorks, AutoCAD oder Fusion 360, um ein 3D-Modell des gewünschten Bauteils zu erstellen. Dieses Modell definiert alle Geometrien, Maße und Toleranzen, die das fertige Bauteil erfüllen muss. Die Qualität des CAD-Modells wirkt sich direkt auf die Qualität des bearbeiteten Teils aus. Unvollständige Geometrie, schlecht definierte Toleranzen oder nicht umsetzbare Merkmale können zu Fertigungsfehlern, erhöhten Kosten und Produktionsverzögerungen führen.

2. CAM-Bearbeitung und G-Code-Erstellung

3. Maschineneinrichtung und Spannvorrichtungen

4. Durchführung der Bearbeitung

5. und Qualitätskontrolle

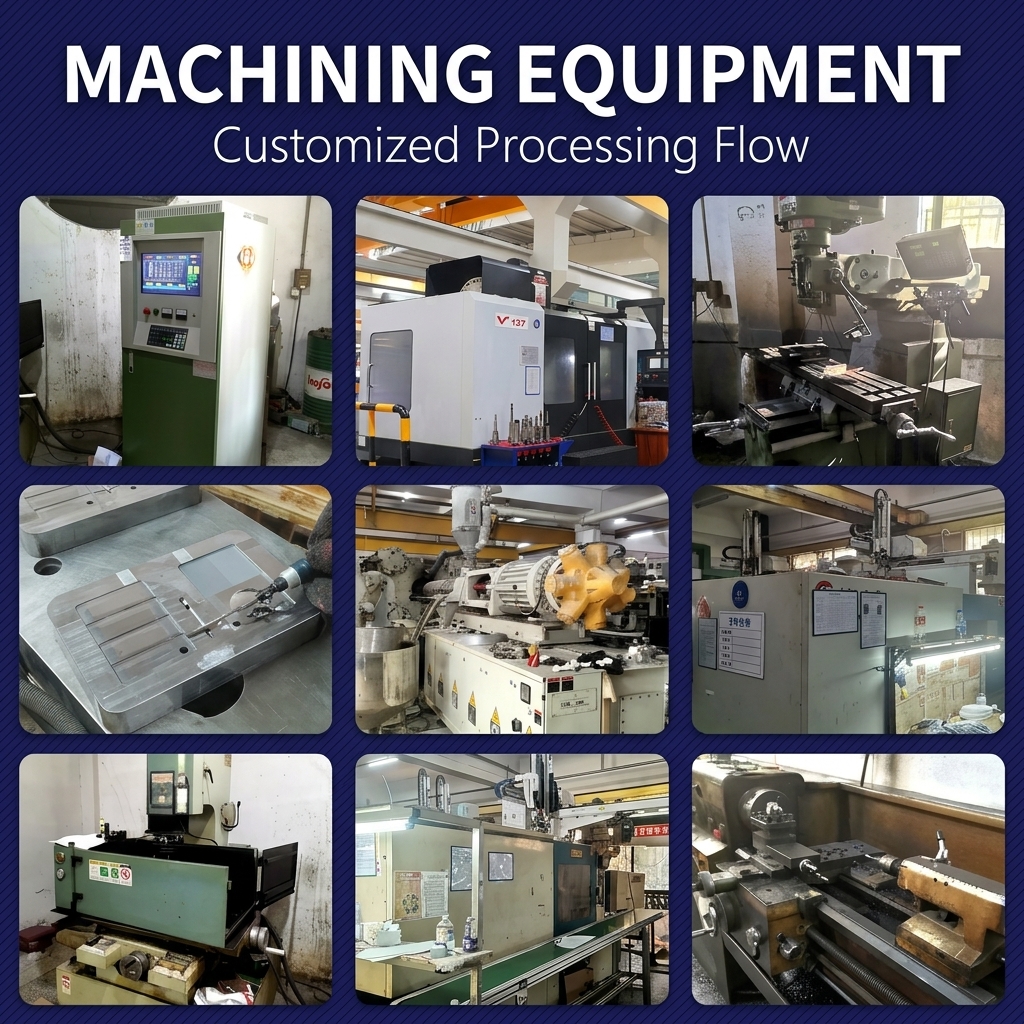

Arten von CNC-Maschinen

Der Begriff “CNC-Bearbeitung” umfasst eine breite Palette von Werkzeugmaschinen. Jeder Maschinentyp ist auf unterschiedliche Fertigungsanforderungen ausgelegt, und die Wahl des richtigen Typs hängt von der Geometrie des Werkstücks, dem Werkstoff, dem Produktionsvolumen und den Toleranzanforderungen ab.

CNC-Fräsmaschinen

CNC-Fräsmaschinen verwenden rotierende Schneidwerkzeuge, um Material von einem stationären (oder sich langsam drehenden) Werkstück abzutragen. Sie sind der vielseitigste Typ von CNC-Maschinen und können ebene Flächen, Nuten, Bohrungen, Taschen und komplexe 3D-Konturen herstellen. Das Spektrum der Fräsmaschinen reicht von einfachen 3-Achsen-Maschinen, bei denen sich das Werkzeug in X-, Y- und Z-Richtung bewegt, bis hin zu fortschrittlichen 5-Achsen-Maschinen, die das Werkzeug oder das Werkstück neigen und drehen können, um komplexe Geometrien zu bearbeiten. Für Bauteile aus Nylon und technischen Kunststoffen ist das CNC-Fräsen oft das Verfahren der Wahl, da es enge Toleranzen ermöglicht, ohne dass das Risiko einer thermischen Verformung besteht, wie es bei einigen alternativen Verfahren der Fall ist.

CNC-Drehmaschinen (Drehzentren)

Bei CNC-Drehmaschinen wird das Werkstück gegen ein stationäres Schneidwerkzeug gedreht, wodurch sie sich ideal für zylindrische Teile eignen. Durch die Drehbewegung in Kombination mit der linearen Werkzeugbewegung lassen sich Wellen, Buchsen, Gewindeteile und andere rotationssymmetrische Geometrien herstellen. Moderne Drehzentren verfügen häufig über angetriebene Werkzeuge – rotierende Werkzeuge, die Fräs-, Bohr- und Gewindeschneidvorgänge am rotierenden Werkstück ausführen können und so die Funktionen von Dreh- und Fräsmaschinen effektiv in einer einzigen Maschine vereinen.

CNC-Fräsmaschinen

CNC-Plasmaschneider und Laserschneider

Anstelle von mechanischen Schneidwerkzeugen nutzen diese Maschinen thermische Energie, um Bleche zu schneiden. Plasmaschneider ionisieren Gas, um einen elektrisch leitfähigen Plasmastrahl zu erzeugen, der leitfähige Metalle wie Stahl und Aluminium durchschmilzt. Laserschneider verwenden einen gebündelten Lichtstrahl, um Material mit äußerster Präzision zu verdampfen oder zu schmelzen. Beide sind 2D-Profiliermaschinen (obwohl einige Laser auch 3D-Schnitte ausführen können), die sich besonders für die schnelle Bearbeitung von Blechen und Platten eignen.

CNC-Funkenerosionsmaschinen (EDM)

EDM-Maschinen nutzen elektrische Funken, um Material abzutragen, anstatt mechanisch zu schneiden. Beim Drahterodieren schneidet eine dünne Drahtelektrode wie eine Präzisionssäge durch das Werkstück und erzielt dabei extrem enge Toleranzen und feine Oberflächengüten. Beim Senkerodieren (auch Ram-EDM genannt) werden mit einer geformten Elektrode Hohlräume in das Werkstück “eingebrannt”. Das Senkerodieren eignet sich besonders für harte Werkstoffe, komplexe Innengeometrien und Anwendungen, bei denen mechanische Belastungen durch das Schneiden vermieden werden müssen.

Bei der CNC-Bearbeitung verwendete Werkstoffe

Die CNC-Bearbeitung eignet sich für eine Vielzahl von Werkstoffen, was einer der Hauptgründe für ihre breite Verbreitung ist. Die Wahl des Werkstoffs hängt von der Anwendung, den Umgebungsbedingungen, den gesetzlichen Anforderungen und dem Budget ab.

Metalle

Aluminium gehört aufgrund seiner hervorragenden Zerspanbarkeit, seines günstigen Festigkeits-Gewichts-Verhältnisses und seiner Korrosionsbeständigkeit zu den am häufigsten bearbeiteten Metallen. Legierungen wie 6061-T6 und 7075 sind aus der Luft- und Raumfahrt, der Automobilindustrie und der Konsumgüterfertigung nicht wegzudenken. Edelstahl (304, 316) bietet eine hervorragende Korrosionsbeständigkeit und wird häufig in medizinischen Geräten und Anlagen der Lebensmittelverarbeitung eingesetzt. Titan bietet das höchste Verhältnis von Festigkeit zu Gewicht, ist jedoch aufgrund seiner geringen Wärmeleitfähigkeit, die zu einer Konzentration der Wärme an der Schneidkante führt, bekanntermaßen schwer zu bearbeiten. Weitere häufig bearbeitete Metalle sind Messing, Kupfer, Werkzeugstahl und Inconel.

Technische Kunststoffe

Für Anwendungen, bei denen Gewichtsreduzierung, elektrische Isolierung, chemische Beständigkeit oder Kosteneffizienz im Vordergrund stehen, sind technische Kunststoffe eine ausgezeichnete Wahl. Nylon (Polyamid) ist aufgrund seiner Festigkeit, Verschleißfestigkeit und selbstschmierenden Eigenschaften besonders beliebt für bearbeitete Bauteile. Zu den gängigen Typen gehören Nylon 6, Nylon 6/6 sowie glasfaserverstärkte Varianten für erhöhte Steifigkeit. Weitere bearbeitbare Kunststoffe sind PTFE (Teflon) für hochtemperatur- und chemikalienbeständige Anwendungen, PEEK für Umgebungen mit extremen Anforderungen, Acetal (Delrin) für Formstabilität und geringe Reibung sowie UHMW-PE für Schlag- und Abriebfestigkeit.

Überlegungen zur Materialauswahl

Die Auswahl des richtigen Werkstoffs für ein CNC-bearbeitetes Bauteil erfordert die Abwägung mehrerer Faktoren. Mechanische Eigenschaften wie Zugfestigkeit, Härte und Ermüdungsbeständigkeit müssen den Anforderungen der jeweiligen Anwendung entsprechen. Umwelteinflüsse – darunter extreme Temperaturen, Chemikalien, UV-Strahlung und Feuchtigkeit – können bestimmte Werkstoffe ausschließen. Gesetzliche Vorschriften (FDA, RoHS, REACH) können bestimmte Werkstoffqualitäten vorschreiben. Schließlich spielen auch die Kosten stets eine Rolle: Rohstoffpreis, Bearbeitbarkeit (die sich auf die Zykluszeit und den Werkzeugverschleiß auswirkt) sowie Mindestbestellmengen beeinflussen die Gesamtwirtschaftlichkeit des Projekts.

Vorteile und Grenzen der CNC-Bearbeitung

Vorteile

Genauigkeit und Wiederholbarkeit: CNC-Maschinen erreichen routinemäßig Toleranzen von +/-0,005 Zoll, wobei High-End-Maschinen sogar Toleranzen von +/-0,0005 Zoll erreichen können. Nach der Einrichtung fertigt die Maschine jedes Mal das gleiche Teil und schließt so menschliche Fehler aus.

Skalierbarkeit: Die CNC-Bearbeitung eignet sich für Stückzahlen von 1 bis über 100.000. Die gleichen Werkzeuge und Vorrichtungen kommen sowohl bei der Prototypenfertigung als auch bei Serienproduktionen zum Einsatz, wodurch der Übergang von der Entwicklung zur Fertigung nahtlos verläuft.

Vielseitigkeit der Materialien: Im Gegensatz zur additiven Fertigung (3D-Druck), die auf spezielle Werkstoffe beschränkt ist, lassen sich bei der CNC-Bearbeitung praktisch alle festen Werkstoffe verarbeiten – Metalle, Kunststoffe, Verbundwerkstoffe und Holz.

Oberflächenqualität: Bearbeitete Teile können ohne Nachbearbeitung Oberflächengüten von bis zu Ra 0,4 pm (16 pin) erreichen. Für Anwendungen, die noch feinere Oberflächengüten erfordern, lassen sich zusätzliche Behandlungen wie Polieren, Eloxieren oder Perlstrahlen problemlos durchführen.

Geschwindigkeit: Die Lieferzeiten für CNC-gefräste Teile liegen bei gängigen Werkstoffen zwischen 1 und 15 Werktagen und sind damit deutlich kürzer als beim Spritzguss (4–12 Wochen für den Werkzeugbau) oder beim Gussverfahren.

Beschränkungen

Geometrische Einschränkungen: Mit runden Schneidwerkzeugen lassen sich keine scharfen Innenkanten erzielen; der minimale Innenradius entspricht dem Werkzeugradius. Tiefe Taschen mit kleinem Durchmesser können aufgrund von Werkzeugdurchbiegung und Problemen beim Spanabtransport eine Herausforderung darstellen.

Materialverschwendung: Bei der subtraktiven Fertigung fällt naturgemäß Ausschuss an. Bei komplexen Bauteilen mit erheblichen Abmessungen kann das “Buy-to-Fly”-Verhältnis (Verhältnis von Rohmaterialgewicht zu Gewicht des Fertigteils) bei Luft- und Raumfahrtkomponenten 10:1 oder mehr betragen.

Stückkosten bei bestimmten Stückzahlen: Während die CNC-Bearbeitung bei kleinen bis mittleren Stückzahlen kostengünstig ist, bieten Verfahren wie das Spritzgießen bei sehr hohen Stückzahlen (Hunderttausende von Einheiten) trotz höherer Anfangsinvestitionen in die Werkzeuge niedrigere Stückkosten.

Komplexität der Einrichtung: Komplexe Teile erfordern unter Umständen mehrere Rüstvorgänge, maßgeschneiderte Spannvorrichtungen und Spezialwerkzeuge. Jeder zusätzliche Rüstvorgang verursacht zusätzliche Kosten und birgt ein erhöhtes Fehlerrisiko.

CNC-Bearbeitung im Vergleich zu anderen Fertigungsverfahren

CNC-Bearbeitung vs. 3D-Druck

Beim 3D-Druck (additive Fertigung) werden Bauteile Schicht für Schicht aufgebaut, wodurch Geometrien ermöglicht werden, die mit konventionellen Bearbeitungsverfahren nicht realisierbar wären – beispielsweise innere Gitterstrukturen, komplexe organische Formen und Hinterschneidungen. Allerdings weisen 3D-gedruckte Bauteile im Vergleich zu maschinell bearbeiteten Bauteilen in der Regel schlechtere mechanische Eigenschaften, Oberflächenqualitäten und Maßgenauigkeit auf. Für funktionale Prototypen und Endprodukte, die enge Toleranzen oder spezifische Materialeigenschaften erfordern, bleibt die CNC-Bearbeitung die bevorzugte Wahl. Viele Hersteller verfolgen einen hybriden Ansatz: 3D-Druck zur schnellen Konzeptvalidierung, gefolgt von CNC-Bearbeitung für Funktionstests und die Serienfertigung.

CNC-Bearbeitung vs. Spritzguss

Das Spritzgießen ist die führende Methode zur Massenproduktion von Kunststoffteilen. Sobald die Form fertiggestellt ist, lassen sich Teile innerhalb von Sekunden zu Stückkosten im Cent-Bereich herstellen. Allerdings kostet die Herstellung der Form zwischen $5.000 und $100.000+ und dauert 4 bis 12 Wochen. Die CNC-Bearbeitung erfordert keine Werkzeuge und kann bereits innerhalb weniger Tage nach Erhalt des CAD-Modells mit der Produktion von Teilen beginnen. Bei Nylon- und Kunststoffkomponenten ist die CNC-Bearbeitung der klare Gewinner für die Prototypenfertigung, kleine bis mittlere Stückzahlen (typischerweise unter 10.000 Einheiten) sowie für Anwendungen, die eine Materialzertifizierung oder enge Toleranzen erfordern. Der Spritzguss übernimmt dort, wo die Stückzahlen die Investition in den Werkzeugbau rechtfertigen und wo komplexe innere Geometrien (Rastverbindungen, bewegliche Scharniere, dünne Wandstärken) erforderlich sind.

Branchenübergreifende Anwendungsbereiche

Luft- und Raumfahrt

Die Luft- und Raumfahrtindustrie erfordert höchste Präzision, Rückverfolgbarkeit der Materialien und Zuverlässigkeit. Zu den CNC-gefertigten Bauteilen in Flugzeugen zählen Strukturhalterungen, Triebwerksaufhängungen, Fahrwerksteile und Hydraulikverteiler. Materialien wie 7075-Aluminium und Titan sind weit verbreitet, und von den Zulieferern für die Bearbeitung wird häufig eine AS9100-Zertifizierung verlangt. Ein einziges Verkehrsflugzeug enthält Tausende von bearbeiteten Teilen, von Sitzschienen bis hin zu Flügelrippen.

Medizinische Geräte

Chirurgische Instrumente, orthopädische Implantate, Zahnersatz und Gehäuse für Diagnosegeräte werden allesamt mittels CNC-Bearbeitung hergestellt. Medizinische Werkstoffe wie Edelstahl 316L, PEEK und Titan werden in nach ISO 13485 zertifizierten Betrieben unter strenger Prozessvalidierung bearbeitet. Die Möglichkeit, patientenspezifische Implantate anhand von CT-Daten zu fertigen, ist ein schnell wachsender Anwendungsbereich.

Automobilindustrie

Industrielle Ausrüstung

Schwermaschinen, Fertigungsanlagen und Verarbeitungssysteme sind auf bearbeitete Bauteile angewiesen, um ihre strukturelle Integrität und präzise Ausrichtung zu gewährleisten. Zahnräder, Wellen, Lagergehäuse, Ventilkörper und Pumpenkomponenten werden routinemäßig bearbeitet. Für Anlagenhersteller bietet die CNC-Bearbeitung die Flexibilität, Konstruktionen individuell anzupassen, ohne dass Kosten für spezielle Werkzeuge anfallen.

Wichtige Faktoren, die die Kosten der CNC-Bearbeitung beeinflussen

Ein Verständnis dafür, welche Faktoren die Kosten der CNC-Bearbeitung beeinflussen, hilft Einkaufsfachleuten dabei, fundierte Entscheidungen zu treffen und Konstruktionen im Hinblick auf die Fertigungsfähigkeit zu optimieren.

Materialauswahl: Die Rohstoffkosten schwanken erheblich. Aluminium 6061 kostet etwa $3–5 pro Pfund, während PEEK mehr als $60 pro Pfund kosten kann. Neben dem Rohstoffpreis spielt auch die Bearbeitbarkeit eine Rolle – die Bearbeitung von Titan dauert drei- bis fünfmal länger als die von Aluminium, was direkt zu höheren Arbeits- und Maschinenzeitkosten führt.

Komplexität der Teile: Einfache prismatische Teile mit geraden Wänden und flachen Böden lassen sich mit Standardwerkzeugen schnell bearbeiten. Komplexe 3D-Oberflächen, die Kugelfräser erfordern, enge Innenecken, die Werkzeuge mit kleinem Durchmesser erfordern, sowie Merkmale, die mehrere Rüstvorgänge erfordern, erhöhen die Zykluszeit und die Kosten. Durch die Anwendung der Prinzipien der fertigungsgerechten Konstruktion (DFM) lässt sich die Komplexität oft reduzieren, ohne die Funktion zu beeinträchtigen.

Toleranzanforderungen: Standardtoleranzen von +/-0,005 Zoll lassen sich ohne besonderen Aufwand erreichen. Enge Toleranzen von +/-0,001 Zoll oder weniger erfordern langsamere Vorschubgeschwindigkeiten, häufigere Werkzeugwechsel, zusätzliche Maßnahmen und manchmal klimatisierte Umgebungen – all dies erhöht die Kosten. Die Festlegung engerer Toleranzen als nötig ist eine der häufigsten Ursachen für unnötige Bearbeitungskosten.

Produktionsvolumen: Zwar fallen bei der CNC-Bearbeitung nur minimale Rüstkosten an, doch spielt die Amortisation der Rüstkosten nach wie vor eine Rolle. Bei einer Charge von 100 Teilen ist es vorteilhaft, die Rüst- und CAM-Bearbeitungszeit auf mehr Einheiten zu verteilen als bei einer Charge von 5 Teilen. Bei sehr großen Stückzahlen können spezielle Produktionsvorrichtungen und optimierte Prozesse die Stückkosten erheblich senken.

Oberflächenbeschaffenheit: Standardmäßig gelten die Bearbeitungsoberflächen (typischerweise 63–125 Ra Mikroinch). Glattere Oberflächen erfordern zusätzliche Endbearbeitungsdurchgänge, nicht standardmäßige Werkzeuge oder Nachbearbeitungsschritte wie Polieren, was zusätzliche Kosten verursacht. Durch die Festlegung von Oberflächenanforderungen nur dort, wo dies funktional erforderlich ist, lassen sich unnötige Kosten vermeiden.

Die Wahl eines Partners für die CNC-Bearbeitung

Die Auswahl des richtigen Zulieferers für die Bearbeitung ist ebenso wichtig wie die korrekte Konstruktion des Bauteils. Zu den wichtigsten Bewertungskriterien zählen:

Technische Leistungsfähigkeit: Verfügt der Betrieb über die richtigen Maschinen, Werkzeuge und das erforderliche Fachwissen für Ihre Werkstoffe und Toleranzen? Ein Betrieb, der sich auf Aluminiumhalterungen für die Automobilindustrie spezialisiert hat, könnte bei medizinischen Bauteilen aus PEEK Schwierigkeiten haben.

Qualitätssysteme: Die Zertifizierung nach ISO 9001 bildet die Grundlage. In regulierten Branchen sollten Sie auf AS9100 (Luft- und Raumfahrt), ISO 13485 (Medizinprodukte) oder IATF 16949 (Automobilindustrie) achten. Erkundigen Sie sich nach der Ausrüstung, der Prozessdokumentation und den Methoden der statistischen Prozesskontrolle.

Materialkenntnisse: Wenn Ihre Bauteile technische Kunststoffe wie Nylon enthalten, sollten Sie mit einem Dienstleister zusammenarbeiten, der die besonderen Herausforderungen kennt – thermische Ausdehnung, Spanabfuhr, Kühlmittelverträglichkeit und Spannungsabbau. Erfahrung mit den jeweiligen Materialien verringert das Risiko von Ausschuss und Verzögerungen.

Kommunikation und Reaktionsfähigkeit: Die besten Fertigungspartner geben vor Beginn der Bearbeitung Feedback zur Fertigungsfähigkeit (DFM), bieten eine transparente Preisgestaltung mit detaillierter Aufschlüsselung der einzelnen Posten und kommunizieren proaktiv über Terminänderungen oder technische Probleme.

Skalierbarkeit: Kann der Lieferant mit Ihrem Wachstum Schritt halten? Ein Betrieb, der bei 50 Prototypenteilen gute Arbeit leistet, verfügt möglicherweise nicht über die Kapazitäten für 5.000 Serienteile. Informieren Sie sich über die Kapazitäten, die Redundanz der Anlagen und die Skalierbarkeit des Unternehmens.

Zusammenfassung

Die CNC-Bearbeitung ist aus gutem Grund nach wie vor ein Eckpfeiler der modernen Fertigung. Durch die Kombination aus Präzision, Materialvielfalt und Produktionsflexibilität ist sie branchenübergreifend unverzichtbar. Bei der Fertigung von Kunststoffkomponenten – insbesondere von Nylonteilen, die enge Toleranzen und gleichbleibende Qualität erfordern – bietet die CNC-Bearbeitung ein ideales Gleichgewicht zwischen Leistung und Wirtschaftlichkeit, sowohl bei der Prototypenfertigung als auch bei der Serienproduktion.

Das Verständnis des Prozesses, der Materialoptionen, der Kostenfaktoren und der Kriterien für die Lieferantenauswahl versetzt Beschaffungsfachleute und Ingenieure in die Lage, fundierte Entscheidungen zu treffen, die sowohl die Teilequalität als auch die Wirtschaftlichkeit des Projekts optimieren. Ganz gleich, ob Sie ein neues Produkt entwickeln, Produktionskomponenten beschaffen oder Fertigungspartner bewerten – ein solides Verständnis der Grundlagen der CNC-Bearbeitung ist unerlässlich.
