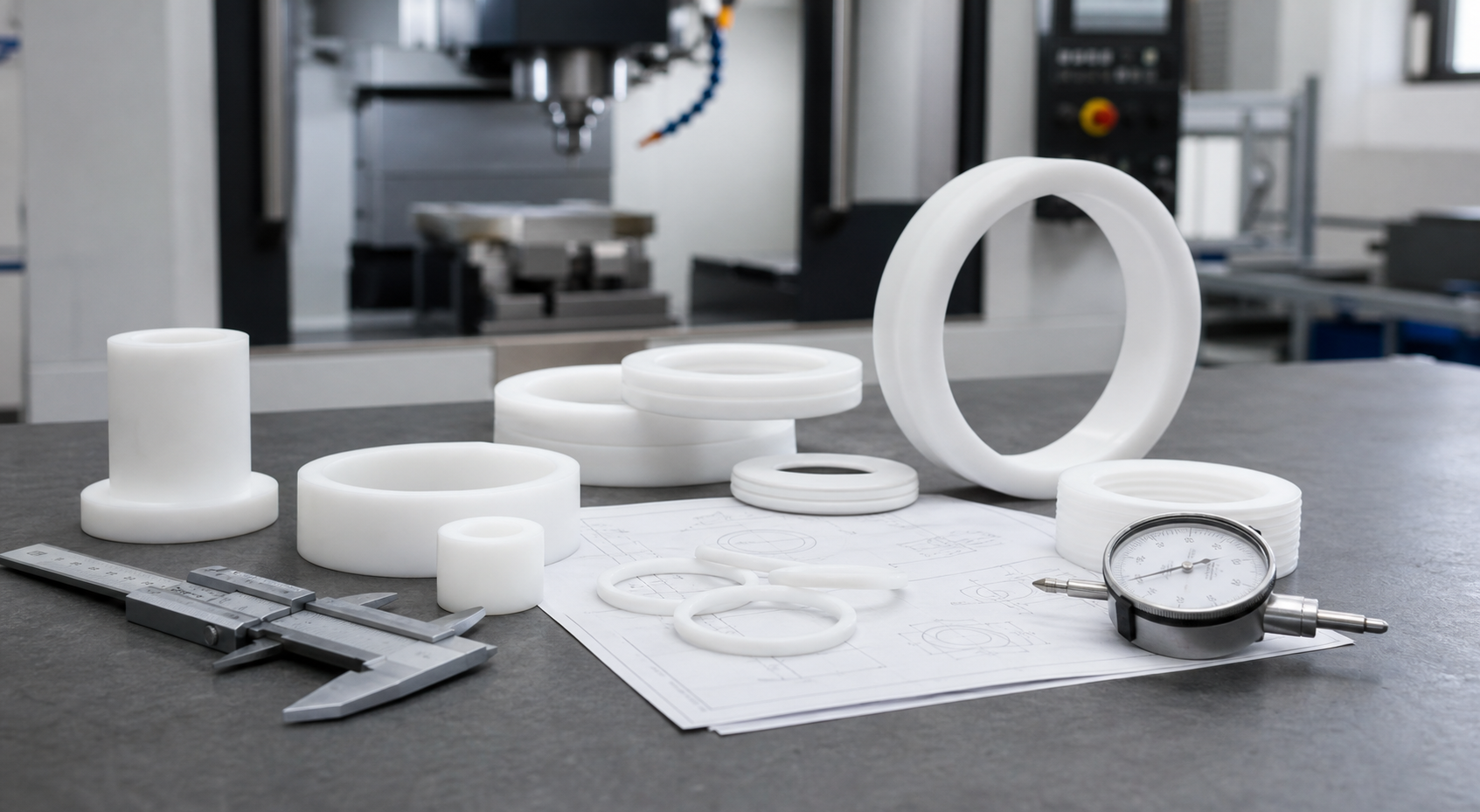

CNC-Bearbeitung von PTFE werden in der Regel für Dichtungsanwendungen, chemische Beständigkeit, elektrische Isolierung und reibungsarme Anwendungen ausgewählt. Käufer kennen PTFE oft unter dem Namen Teflon, doch aus technischer Sicht ist es wichtig zu wissen, dass sich PTFE bei der Bearbeitung, Prüfung und im Einsatz ganz anders verhält als steifere Kunststoffe.
Der größte Fehler besteht darin, PTFE wie POM oder Nylon zu behandeln. Es ist weicher, kriechanfälliger und neigt eher dazu, sich unter Klemmkraft oder nach dem Lösen zu verschieben. Ein Lieferant, der PTFE gut bearbeitet, plant entsprechend Verformung des Werkstoffs, nicht nur die Geometrie der Werkzeugbahn.
Auf einen Blick
| Entscheidungspunkt | Wichtige Erkenntnisse zur PTFE-Bearbeitung | Hinweis für Käufer |
|---|---|---|
| Chemikalienbeständigkeit | In der Regel hervorragend | Geeignet für aggressive Medien und Dichtungssysteme |
| Reibungsverhalten | Sehr geringe Reibung | Geeignet für Rutschen, Sitze und antihaftbeschichtete Oberflächen |
| Toleranzstabilität | Schwieriger als harte Kunststoffe | Realistische Toleranzen nach Funktion festlegen |
| Lastverhalten | Kann unter Belastung kriechen | Gefülltes PTFE eignet sich möglicherweise besser zur Begrenzung von Verschleiß und Verformung |
| Optimale Passform | Dichtungen, Ventilsitze, chemisch beständige Teile, elektrische Isolatoren | Nicht ideal, wenn es vor allem auf Steifigkeit ankommt |
Für Dichtungs- und chemisch beanspruchte Teile
Wählen Sie PTFE entsprechend den Betriebsbedingungen aus
Die eigentliche Frage ist, ob reines PTFE, gefülltes PTFE oder ein anderes Fluorpolymer das richtige Material für die jeweilige Belastung, die Toleranzanforderungen und das Verschleißprofil ist. Eine gute PTFE-Beschaffung orientiert sich in erster Linie an der Funktion und nicht am Markennamen.
- Verwenden Sie reines PTFE, um Reinheit und chemische Beständigkeit zu gewährleisten
- Verwenden Sie gefülltes PTFE, wenn Kriechen oder Verschleiß zu einem Problem werden
- Festlegen der Funktionstoleranzen für Dichtungen und Weichteile
Was Käufer über die Bearbeitung von PTFE wissen müssen

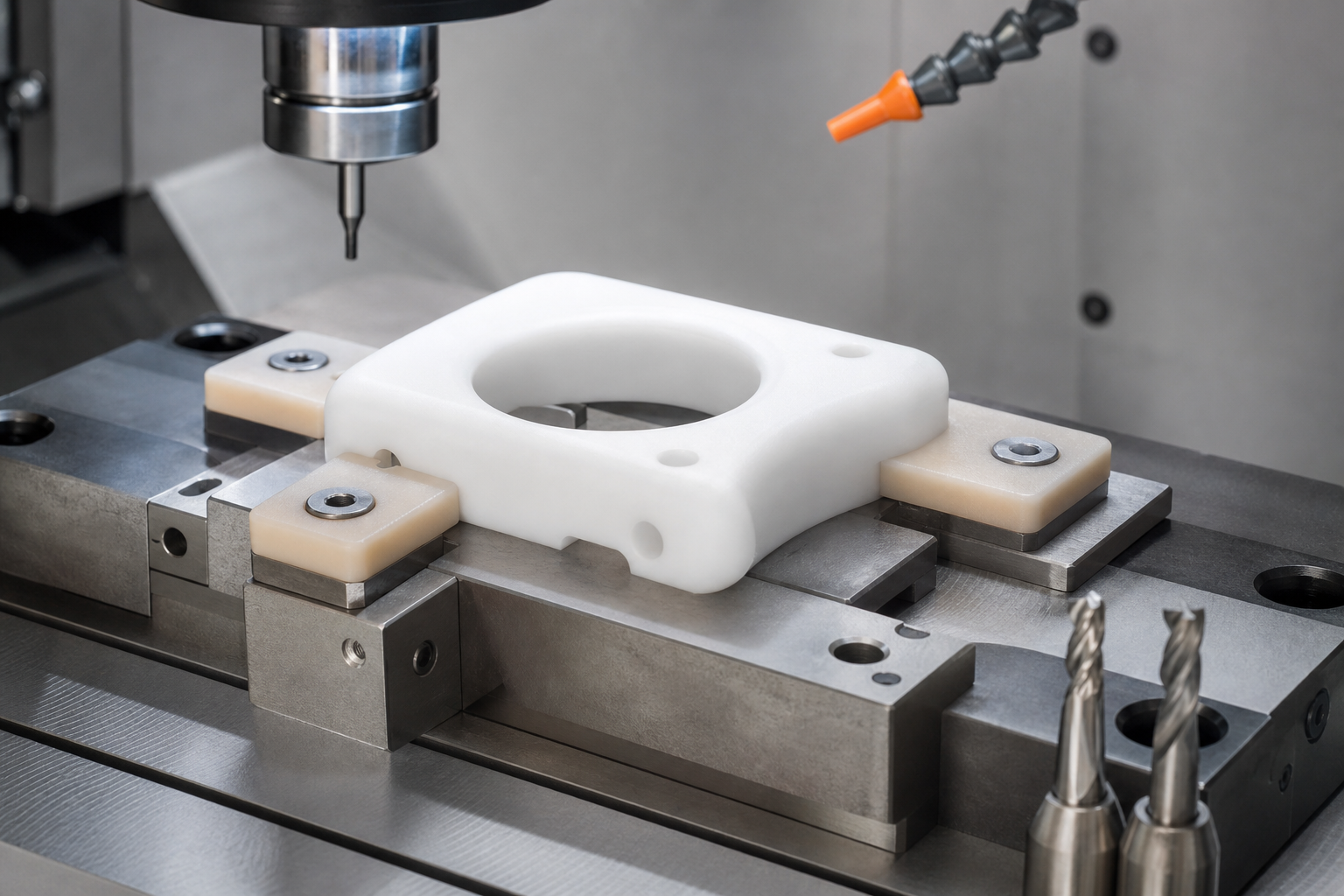

PTFE kann sich während der Werkstückspannung verformen, und das Werkstück kann sich nach dem Lösen der Spannung wieder leicht zurückbilden. Das bedeutet, dass der Lieferant kontrollieren muss, wie das Werkstück gespannt wird, wie viel Material in jeder Bearbeitungsstufe abgetragen wird und wann die Endmessung erfolgt. Bei weicheren Ring-, Dichtungs- und Sitzkomponenten, Die Prüfmethode ist fast genauso wichtig wie die Bearbeitungsmethode..
Gefüllte PTFE-Typen, wie beispielsweise glas- oder kohlenstoffgefülltes PTFE, können das Verschleiß- oder Druckverhalten verbessern, verändern jedoch auch die Bearbeitbarkeit, die elektrischen Eigenschaften und die Medienverträglichkeit.
Häufige Risiken bei der PTFE-Bearbeitung und praktische Lösungen
| Risiko | Warum das so ist | Praktische Lösung |
|---|---|---|
| Toleranzüberschreitung nach Freigabe | Weiches Material erholt sich nach der Fixierung | Verwenden Sie verformungsarme Spannvorrichtungen und wählen Sie den richtigen Zeitpunkt für die Messung. |
| Kriechverhalten im Betrieb | PTFE verformt sich unter Dauerbelastung | Verwenden Sie gefülltes PTFE oder passen Sie die Stützkonstruktion bei Bedarf an |
| Falsche Materialgüte | Virgin-PTFE für den Einsatz unter extremer Abnutzung ausgewählt | Vergleichen Sie die ausgefüllten Noten bereits in der frühen Phase der Angebotsanfrage |
| Zu restriktive Annahmen bei der Angebotserstellung | PTFE, das wie ein steifer technischer Kunststoff behandelt wird | Legen Sie realistische Toleranzen entsprechend den Dichtungs- oder Funktionsanforderungen fest |
PTFE im Vergleich zu anderen bearbeitbaren Kunststoffen
PTFE ist kein allgemeiner Ersatz für POM, Nylon oder UHMW. Entscheiden Sie sich für PTFE, wenn der Kontakt mit Chemikalien, geringe Reibung oder hohe Reinheitsanforderungen im Vordergrund stehen. Wählen Sie einen anderen Kunststoff, wenn Steifigkeit, Belastbarkeit oder eine einfachere Toleranzkontrolle wichtiger sind.
Weiterführende Lektüre
- Maßgefertigte Kunststoffteile
- Leitfaden zur chemischen Beständigkeit von technischen Kunststoffen
- Vergleich zwischen PTFE und PEEK
- CNC-Drehbearbeitung von Kunststoffen
- Leitfaden zu den technischen Toleranzen für Kunststoffteile
- CNC-Bearbeitungsdienstleistungen
Häufig gestellte Fragen
Wann sollte ich CNC-Bearbeitungsdienstleistungen für PTFE in Anspruch nehmen?
Verwenden Sie sie für Teile, die mit Chemikalien in Berührung kommen, reibungsarm sein müssen oder als Dichtungs- bzw. Isolierteile dienen, bei denen die Eigenschaften von PTFE wichtiger sind als die Steifigkeit.
Kann PTFE enge Toleranzen einhalten?
Es lässt sich zwar innerhalb praktischer Maßtoleranzen bearbeiten, ist jedoch in der Regel schwieriger zu bearbeiten als starre Kunststoffe, da sich PTFE beim Einspannen und im Einsatz verformen kann.
Sollte ich mich für reines oder gefülltes PTFE entscheiden?
Entscheiden Sie sich für reines PTFE, wenn es auf Reinheit und umfassende chemische Beständigkeit ankommt. Wählen Sie gefülltes PTFE, wenn die Kriech-, Verschleiß- oder Druckfestigkeit verbessert werden muss.
Was muss ich für ein Angebot zur PTFE-Bearbeitung einreichen?
Bitte senden Sie uns die Zeichnung, die Informationen zur Medienbelastung, zur Temperatur, zu den Toleranzen, zur Dichtungsfunktion und zur Stückzahl, damit wir die geeignete Werkstoffsorte und das geeignete Verfahren auswählen können.
Ist PTFE für jedes reibungsarme Bauteil die beste Wahl?
Nein. UHMW, POM und andere Kunststoffe sind möglicherweise besser geeignet, wenn das Bauteil eine höhere Steifigkeit oder eine einfachere Maßhaltigkeit erfordert.

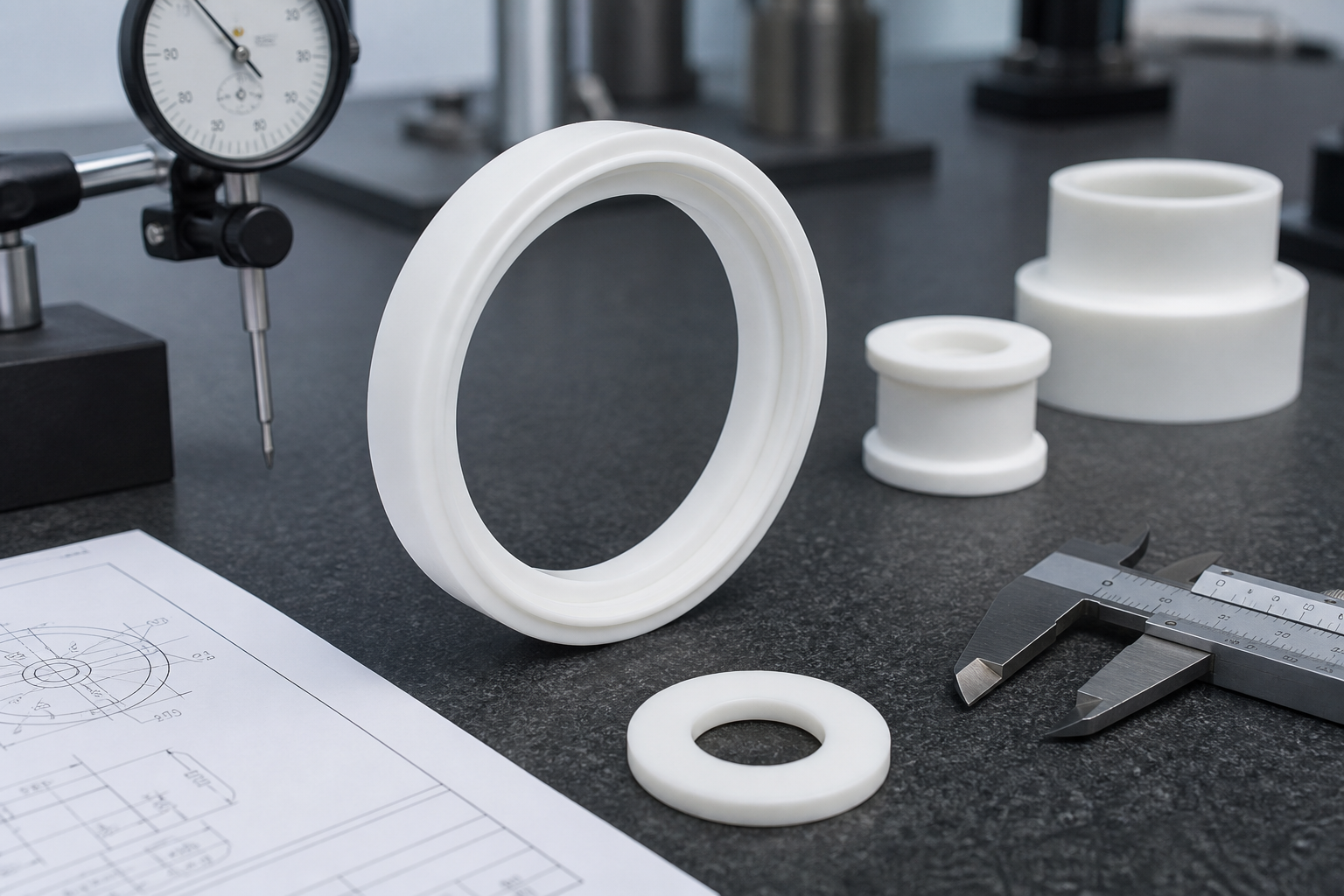

Prüfung von bearbeiteten PTFE-Teilen anfordern
Nylon-Kunststoff hilft Käufern beim Sortieren materieller Ruf von der tatsächlichen Eignung für die jeweilige Anwendung. Dies ist besonders bei PTFE wichtig, wo die Leistung unter den richtigen Bedingungen hervorragend sein kann, jedoch enttäuschend ausfällt, wenn die Anforderungen an Steifigkeit oder Belastung unterschätzt wurden.
Für kundenspezifische Dichtungen, Ventilsitze, Buchsen oder Isolatoren senden Sie uns bitte die aktuelle CAD-Datei und die Zeichnungsversion, die Stückzahl sowie den gewünschten Lieferort. Für die reine Materialauswahl geben Sie bitte die aktuelle Güteklasse, die Lagerform und die Einsatzbedingungen an; eine Teilezeichnung ist hilfreich, wenn auch die Maßpassung überprüft werden muss.
- Dienstgrad und Dienstzeit: Hersteller und genaue PTFE-Sorte (reines oder gefülltes PTFE), zulässige Alternativen, Kontakt mit Flüssigkeiten oder Reinigungsmitteln, Temperatur sowie die Frage, ob das Bauteil abdichtet, gleitet oder isoliert.
- Passform und Akzeptanz: Kennzeichnen Sie Dichtflächen und kritische Maße, zulässige Kantenbrüche und Oberflächenanforderungen. Legen Sie die Messmethode, die Relaxationszeit und die Prüftemperatur fest. Geben Sie für eine Dichtung die Gegengeometrie, den Druck und die erforderliche Dichtheitsprüfung an; eine Maßprüfung allein reicht nicht aus, um die Dichtungsleistung zu bestätigen.
- Bestellung und Unterlagen: Prototypen- oder Nachbestellmenge, Rückverfolgbarkeit der Materialien und Prüfprotokolle, Reinigungs- oder Verpackungsanforderungen, Bestimmungsort und angestrebter Zeitplan.
Durch die Prüfung können Fragen hinsichtlich Güteklasse, Zeichnung und Prüfung bereits vor der Angebotserstellung geklärt werden. Vergleichen Sie Angebote für denselben Werkstoff, dieselbe Bearbeitung, dieselbe Kantenbearbeitung, denselben Prüf- und Verpackungsumfang, wobei die Annahmen und Ausschlüsse ausdrücklich angegeben sein sollten. Etwaige für die Freigabe erforderliche Muster oder Prüfungen sollten gesondert vereinbart werden.
