Eine DFM-Checkliste für Spritzgussteile hilft Einkäufern und Ingenieuren dabei, Risiken in Bezug auf Wandstärke, Entformungsschräge, Versteifungen, Vorsprünge, Angussstellen, Toleranzen und Werkstoffe zu erkennen, bevor der Formstahl zugeschnitten wird.
DFM ist keine reine Formalität. Es ist der Punkt, an dem sich Bauteilkonstruktion, Harzverhalten, Werkzeugbauverfahren und Produktionserwartungen treffen. Eine strukturierte Checkliste reduziert nachträgliche Änderungen am Werkzeug und sorgt dafür, dass das Angebot den tatsächlichen Fertigungsbedingungen entspricht.
Die Rolle von DFM in einem Spritzgussprojekt
Die DFM sollte vor der endgültigen Angebotserstellung für die Form erfolgen und bei Änderungen am Entwurf erneut vor der Freigabe des Werkzeugs.
| Route | Optimale Verwendung | Hinweis für Käufer |
|---|---|---|
| DFM vor der Angebotserstellung | Frühzeitige Prüfung der Herstellbarkeit | Hilft dabei, die Angebotserstellung für ein riskantes Design zu vermeiden |
| DFM vor der Werkzeugfertigung | Abschließende Überprüfung des Formentwurfs | Bestätigt Angüsse, Trennlinie und Kühlplan |
| Korrektur nach der Stichprobe | Nach den Proben T0 oder T1 | Behebt Probleme mit Schrumpfung, Graten, Vertiefungen, Verziehen oder Passform |
Wichtige Fragen im Rahmen der DFM-Prüfung
Je nach Kunststoff sind unterschiedliche Entscheidungen hinsichtlich Wandstärke, Rippen, Anguss, Kühlung und Toleranzen zu treffen.
| Material | Am besten geeignet für | Hinweis zur Auswahl |
|---|---|---|
| ABS / PC-ABS | Gehäuse und Abdeckungen | Überprüfen Sie die Oberflächen der Sanitäranlagen und das Risiko von Verstopfungen |
| PA6 / PA66 GF | Belastete Bauteile | Überprüfung der Glasfaserausrichtung und der Verformung |
| PP | Scharniere, Klammern und Leichtbauteile | Schrumpfung und Verformung erfordern besondere Aufmerksamkeit |
| POM / PBT | Präzisions- und Elektroteile | Toleranzen und Formtemperatur überprüfen |
DFM-Checkliste für Spritzgussteile
Führen Sie diese Prüfungen durch, bevor Sie den Formentwurf oder die Fertigungswerkzeuge freigeben.

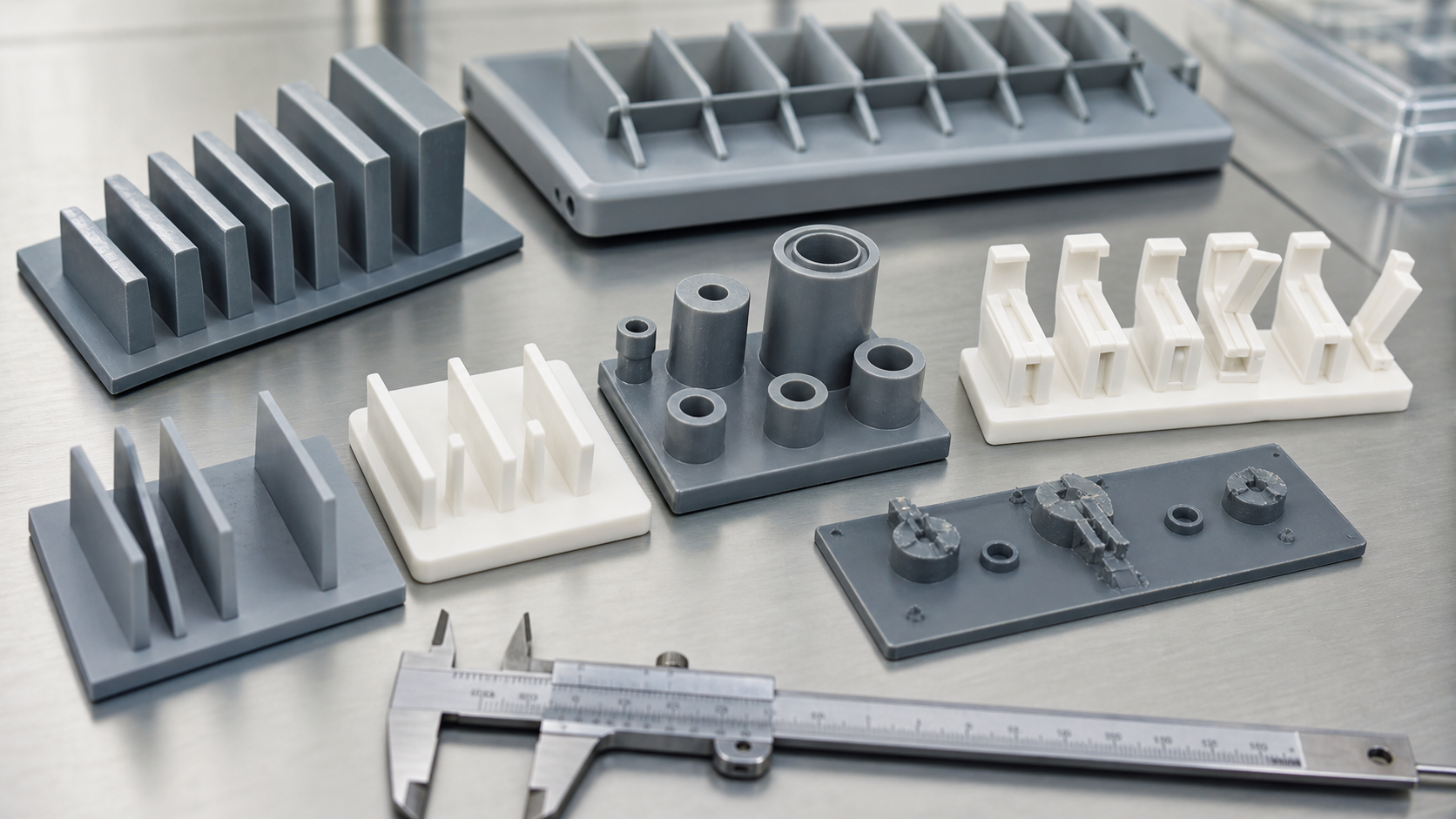

- Überprüfen Sie die Nennwandstärke und vermeiden Sie abrupte Wandstärkenübergänge.
- Fügen Sie an allen senkrechten Wänden je nach Textur und Tiefe einen Entwurf hinzu.
- Die Rippen sollten dünner als die Hauptwand sein, um Einfallstellen zu vermeiden.
- Konstruktionsleiter mit Stützrippen und ausreichendem Abstand zum Kernstift.
- Platzieren Sie die Gitter so, dass Durchfluss, Optik, Festigkeit und Belüftung ausgewogen sind.
- Überprüfen Sie die Trennfuge, die Gleitflächen, die Heber und die Hinterschneidungen.
- Unterscheiden Sie kritische Toleranzen von nichtkritischen Maßen.
- Prüfpunkte und Kriterien für die Freigabe von Proben bestätigen.
Was Käufer vor der Werkzeugherstellung fragen sollten
Die DFM-Prüfung ist am effektivsten, wenn sich Käufer und Lieferant über das tatsächliche Produktionsziel einig sind.
Um ein konkretes Angebot zu erhalten, senden Sie uns bitte eine 2D-Zeichnung oder ein 3D-CAD-Modell, Angaben zum Zielwerkstoff, die voraussichtliche Stückzahl, Toleranzanforderungen, die Oberflächenbeschaffenheit, die Einsatzumgebung, den jährlichen Bedarf sowie etwaige Konformitätsanforderungen. Nylon Plastic kann das Bauteil hinsichtlich Materialauswahl, DFM, Prototypenentwicklung, Werkzeugrisiken, Vorlaufzeit und Produktionskosten prüfen, bevor das Projekt in die Fertigung geht.
Verwandte technische Anleitungen
- Maßgefertigte Kunststoffteile – unterstützt die Planung von Formteilen
- Leitfaden zur Torplanung – unterstützt Entscheidungen zur Standortwahl von Toren
- Leitfaden zur Toleranzsumme bei Kunststoffteilen – unterstützt die Überprüfung von Montagetoleranzen
- Spritzgussdienstleistungen
Wie Nylonkunststoff das Projekt unterstützt
Nylon Plastic prüft die Konstruktionen von Spritzgussteilen hinsichtlich DFM, Materialauswahl, Formkonstruktion, Mustererstellung, Prüfung und Produktionsreife.
Kontakt Nylon-Kunststoff um Ihre Zeichnung für ein kundenspezifisches Kunststoffbauteil zu prüfen, Fertigungsverfahren zu vergleichen oder Empfehlungen zu Werkstoffen und Werkzeugen anzufordern.
Häufig gestellte Fragen
Was ist eine DFM-Checkliste für Spritzgussteile?
Dabei werden Wandstärken, Rippen, Vorsprünge, Entformungsschrägen, Angüsse, Trennfugen, Hinterschneidungen, Toleranzen, das Materialverhalten und die Prüfvorgaben vor dem Werkzeugbau überprüft.
Wann sollte bei Spritzgussteilen eine DFM-Prüfung durchgeführt werden?
Überprüfen Sie die DFM vor der endgültigen Angebotserstellung für die Form und erneut vor der Freigabe des Werkzeugs, falls sich der CAD-Entwurf, der Kunststoff oder die Produktionsanforderungen ändern.
Kann DFM Spritzgussfehler reduzieren?
Ja. Eine praktische Überprüfung kann Einfallstellen, Verformungen, Füllmängel, schwache Angüsse, schlechte Füllung, optische Mängel und unnötige Toleranzkosten reduzieren.
Was sollten Einkäufer für eine DFM-Prüfung vorbereiten?
Bereiten Sie die CAD-Dateien, Zeichnungen, Materialvorgaben, kritischen Maße, Oberflächenbeschaffenheit, Stückzahl, Einsatzumgebung, Montageschnittstellen und Prüfanforderungen vor.
